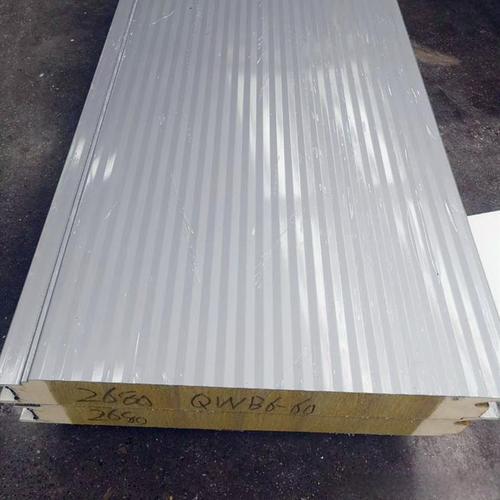

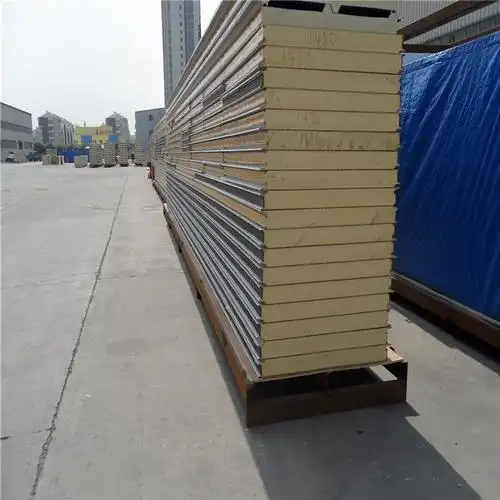

Цветная стальная сэндвич‑панель с полиуретановым наполнителем | Сэндвич‑панель из ПУ, класс огнестойкости B1, низкая теплопроводность, панель для холодильных камер и поддержания постоянной температуры

1. Обзор продукта

Цветная стальная сэндвич‑панель с полиуретановым наполнителем, широко известная как PU‑сэндвич‑панель, — это высококачественный сборный ограждающий материал с металлическими облицовками и пазогребневым соединением. Она предназначена для использования в системах холодильного хранения и инженерных решениях по теплоизоляции при постоянной температуре. Изготавливается в строгом соответствии с национальным стандартом GB/T 23932 для строительных сэндвич‑панелей с термоизоляционным наполнителем; продукт соответствует классу огнестойкости B1 по стандарту GB 8624 и отвечает требованиям стандарта EN 13501‑1, класс B1, что делает его пригодным для экспортных проектов за рубеж.

Панель выполнена по композитной конструкции: она состоит из двухслойных оцинкованных или алюмоцинковых стальных листов с цветным покрытием и ядра из высокоплотной жёсткой полиуретановой пены. Вся конструкция формуется в единое целое с помощью автоматизированного высоконапорного вспенивания, термостатической склейки и точной технологии соединения «шип‑паз». Благодаря высокому уровню закрытопористости, сверхнизкому водопоглощению и ведущим в отрасли теплоизоляционным характеристикам, данный продукт сочетает в себе энергосберегающую изоляцию, лёгкую конструктивную систему, водонепроницаемую герметичность, стойкость к атмосферным воздействиям и коррозии, а также класс пожарной безопасности B1. Он широко применяется в холодильных камерах, цехах с постоянной температурой, чистых помещениях без пыли и в промышленных зданиях повышенной стандартизации, являясь оптимальным решением для сборных ограждающих конструкций в рамках современных энергоэффективных строительных проектов.

2. Основная структурная композиция

Лист металлической поверхности

Используются премиальные оцинкованные или алюмоцинковые стальные листы с цветным покрытием. Стандартная масса двустороннего цинкового покрытия составляет не менее 80 г/м²; для эксплуатации в условиях сильной внешней коррозии возможно увеличение до 180 г/м² и более. В качестве базовых марок стали доступны DC51D и S250GD, совместимые с атмосферостойкими покрытиями PE, HDP и PVDF. Компактная и гладкая поверхность обеспечивает отличную устойчивость к ультрафиолетовому излучению, кислотам и щелочам, а также высокую стабильность против старения, гарантируя длительный срок службы без выцветания, отслаивания и ухудшения внешнего вида.

Ядро из пенополиуретана для теплоизоляции

Изготовлен с использованием высокоэффективного жёсткого пенополиуретанового ядра, имеющего степень закрытых пор не менее 90%. Плотная и однородная ячеистая структура обеспечивает сверхнизкое водопоглощение и превосходные барьерные свойства по пару, эффективно предотвращая проникновение влаги, развитие плесени и набухание ядра в условиях высокой влажности. Благодаря чрезвычайно низкой теплопроводности и выдающейся размерной стабильности, пенополиуретановое ядро сохраняет стабильные изоляционные характеристики при длительной эксплуатации в условиях постоянной температуры и повышенной влажности. Материал соответствует классу огнестойкости B1, обладает самозатухающими свойствами, а также низким дымообразованием и низкой токсичностью, что полностью отвечает строгим требованиям пожарной безопасности зданий.

Точная конструкция соединения «шип‑паз»

Применяется стандартизированная система пазогребневого соединения «шип‑паз» с мужским и женским элементами, обеспечивающая плотную и бесшовную сборку. Оптимизированный конструктивный стык обеспечивает превосходную герметичность по воздуху и воде, эффективно снижая потери вследствие конвекции воздуха, теплопередачи, проникновения воды и образования конденсата на поверхности. Это в корне решает типичные проблемы — утечку холода и скопление внутренней влаги — как в холодильных камерах, так и в ограждающих конструкциях зданий с поддержанием постоянной температуры.

3. Ключевые преимущества продукта

Лидер отрасли: изоляция с постоянной температурой и высокая энергоэффективность
Ядро из пенополиуретана обладает сверхнизкой теплопроводностью — не более 0,024 Вт/(м·К) (по результатам испытаний при 25 °C), что обеспечивает первоклассные теплоизоляционные характеристики среди традиционных строительных утеплителей. Высокоплотная структура с закрытыми ячейками надёжно сохраняет внутреннюю температуру, существенно снижая расход энергии на охлаждение и отопление в холодильных складах и объектах с постоянной температурой, что приносит значительные долгосрочные экономические выгоды за счёт энергосбережения.

Огнестойкость класса B1 и надёжная пожарная безопасность
Цельный панельный материал полностью соответствует требованиям огнезащитного стандарта GB 8624 B1. Обладая самозатухающими, огнестойкими, низдымными и нетоксичными свойствами, он эффективно ограничивает распространение пламени и тепловое излучение, соответствуя нормативным требованиям пожарной безопасности для высококлассных производственных предприятий, зданий с постоянной температурой и складских помещений.

Высокая структура с закрытыми ячейками и превосходная влагостойкость
Благодаря доле закрытых ячеек не менее 90% и минимальному водопоглощению компактная структура сердечника надёжно препятствует проникновению водяного пара. В условиях длительной высокой влажности материал сохраняет стабильную структуру, не подвергаясь сырости, плесени и деформации, идеально подходя для логистики холодовой цепи, влажных регионов и других суровых условий эксплуатации.

Лёгкая конструкция и высокая структурная устойчивость
Лёгкая композитная конструкция эффективно снижает общую нагрузку на стальной каркас здания. Цельноламинированная панель обладает высокой жёсткостью, отличной устойчивостью к сжатию и изгибу, ровной поверхностью и стабильными геометрическими характеристиками, что предотвращает долгосрочную деформацию и коробление конструкции.

Бесшовное уплотнение паз‑шип и предотвращение мостиков холода
Точные замковые соединения «шип‑паз», в сочетании с профессиональными кровельными системами на скрытых креплениях, обеспечивают полностью герметичное уплотнение. Конструкция демонстрирует выдающиеся показатели ветрозащиты, водонепроницаемости и воздухонепроницаемости, существенно снижая риск образования мостиков холода и конденсации, а также повышая общую эффективность теплоизоляции ограждающих конструкций здания.

Полная заводская сборка и эффективное строительство
Все панели изготавливаются на заводе в виде цельных сборных элементов и поставляются готовыми к монтажу непосредственно на объекте. Не требуется дополнительная теплоизоляция, штукатурные работы или устройство гидроизоляции — это упрощает технологический процесс и значительно сокращает общий срок строительства проекта.

4. Стандартные технические характеристики и параметры

Стандарты исполнения: GB/T 23932, GB 8624, EN 13501‑1 (по желанию для экспорта)
Квалификационные документы: Доступны полные отчёты о результатах испытаний по теплоизоляции, огнестойкости и физическим показателям.
Доступная толщина: 50 мм, 75 мм, 100 мм, 150 мм, 200 мм
Стандартная эффективная ширина: 950 мм, 1150 мм
Толщина стального листа: 0,25–0,6 мм (полностью настраиваемый)
Подложка и раствор для покрытия: оцинкованная и алюмоцинковая основа DC51D / S250GD; по желанию — атмосферостойкие покрытия PE / HDP / PVDF
Вес цинкового покрытия: ≥80 г/м² (стандарт), при необходимости можно повысить до ≥180 г/м² для агрессивных внешних коррозионных условий
Индивидуальная длина: Максимальная стандартная длина — 12 м; доступны индивидуальные удлинённые варианты
Тип профиля: Плоская стеновая панель, гофрированная кровельная панель, кровельная панель со скрытым креплением
Номинальная равномерно распределённая нагрузка на крышу: ≥1,5 кН/м² (см. инженерно‑технические данные)
Прочность на сжатие: ≥150 кПа (испытано в соответствии с GB/T 23932)
Теплопроводность: ≤0,024 Вт/(м·К) при 25℃
Общий коэффициент теплопередачи (коэффициент U): Примерно 0,22 Вт/(м²·К) при толщине 100 мм
Плотность сердечника из ПУ: ≥35 кг/м³ (обычный диапазон: 35–45 кг/м³)
Коэффициент закрытых ячеек: ≥90%
Огнестойкость: GB 8624 B1 — огнезащитный (самозатухающий, с низким дымообразованием, нетоксичный)
Долгосрочная рабочая температура: −50℃ ～ +120℃

5. Сценарии применения

Инжиниринг систем холодильной цепи и холодильных складов: Профессиональные изоляционные панели для низкотемпературных холодильных камер, складов свежих продуктов, станций логистики холодовой цепи, цехов быстрой заморозки и систем теплоизоляции холодильных сооружений.

Цеха без пыли и с постоянной температурой: Специализированные ограждающие панели для фармацевтических заводов, предприятий пищевой промышленности, чистых помещений и производственных зон с постоянной температурой и контролируемой влажностью.

Высококачественные здания из стальных конструкцийТеплоизоляционные и декоративные системы ограждения стен и крыш для высококлассных промышленных предприятий, выставочных центров и коммерческих зданий.

Высококачественные сборные здания: Изолированные сборные дома с постоянной температурой, медицинские укрытия и индивидуально спроектированные энергосберегающие временные сооружения.

Сценарии изоляции при высокой влажности: Изоляция ограждений для сельскохозяйственных теплиц с постоянной температурой и влажных промышленных цехов.

Проекты по адаптации к экстремальным климатическим условиям: Стеновая и кровельная теплоизоляция для зданий в районах с суровым климатом, обладающая стабильной устойчивостью к низким температурам и эффективными антиконденсационными свойствами.

6. Стандартный способ установки

Эта сборная панель с шипом‑пазом обеспечивает гибкую интегрированную установку стен и крыш, отличается аккуратным внешним видом, высокой воздухонепроницаемостью и превосходными характеристиками по снижению тепловых мостиков, полностью отвечая требованиям холодильных складов и высокотехнологичных проектов с поддержанием стабильной температуры.

Установка стеновых панелей: Панели системы «интерлок» плотно соединяют между собой и крепят к стальным прогонам оцинкованными или нержавеющими самонарезающими винтами с антикоррозионным покрытием, с шагом не более 300 мм. Вертикальность выверяют лазерным уровнем, чтобы обеспечить ровную и прочную поверхность стены. В проектах холодильных складов все стыки панелей тщательно заполняют специализированным герметиком, исключая образование мостиков холода.

Установка кровельных панелей: Применяется система крепления со скрытыми крепежными элементами, при которой фиксаторы размещаются под рёбрами панели, что обеспечивает отсутствие видимых винтов снаружи. На стыках, образующихся при нахлёсте, устанавливаются специальные уплотнительные прокладки, а также наносится водостойкий герметик — такая двойная защита эффективно предотвращает проникновение воды и появление конденсата внутри помещения.

Специальное подробное обслуживание холодильного склада: На стыках стен и пола применяется технология скруглённых переходов, что позволяет устранить «мертвые» углы, обеспечивая общую герметичность и непрерывность теплоизоляционных свойств.

Стандарт монтажа потолка: Для несущих потолочных конструкций следует строго рассчитывать и регулировать шаг подвесов в соответствии с фактическими нагрузками, чтобы обеспечить долгосрочную безопасность и устойчивость сооружения.

Интегрированная детальная герметизация: Подбирайте профессиональные отделочные аксессуары для карнизов, коньков, фронтонов, а также внутренних и наружных углов — так вы полностью исключите мостики холода и значительно улучшите общую теплоизоляцию здания и его воздухонепроницаемость.

Требования к строительной среде: Избегайте проведения работ при температуре окружающей среды 5 °C и ниже, чтобы обеспечить нормальное отверждение и надёжное сцепление пенополиуретановых слоёв и уплотнительных материалов.

Резка и защита от коррозии: Для точной резки используйте пилы с мелкими зубьями, чтобы избежать повреждения сердцевины. Все режущие поверхности покрыты эпоксидным грунтом с высоким содержанием цинка — это обеспечивает антикоррозионную защиту и продлевает срок службы панелей.

7. Краткое описание продукта

Соответствуя стандартам огнестойкости GB/T 23932 и GB 8624 B1, цветная стальная сэндвич‑панель с полиуретановым наполнителем обладает сверхнизкой теплопроводностью, высоким уровнем закрытых ячеек — не менее 90% — и лёгкой композитной структурой. Благодаря выдающимся теплоизоляционным свойствам при постоянной температуре, отличной влагостойкости и безопасной огнестойкости она подходит для полной заводской сборки и быстрой монтажной установки на объекте. Являясь высокоэффективным энергосберегающим материалом для ограждающих конструкций, она широко применяется в системах холодильного хранения и холодовой цепи, в чистых помещениях с поддержанием постоянной температуры, а также в различных проектах зданий с высокой влажностью и повышенными требованиями к теплоизоляции. Для других решений по термоизоляции стальных конструкций, пожалуйста, ознакомьтесь…Стекловолоконное одеялоиРок-вата в виде одеяла.
